一、概述

CJYB4/30型甲烷－氧氣兩用檢測報警儀（以下簡稱報警儀）采用熱催化原理、電化學原理、嵌入式微控制器智能控制、四位數碼管顯示的電子報警儀。

二、主要技術指標

1、測量范圍：

（1）、甲烷：（0.00-4.00）%CH4

（2）、氧氣：（0.0-30.0）%O2

2、測量誤差：

（1）、甲烷：0%≤X≤1%：±0.1%CH4

1%＜X≤3%：真值的±10%

3%＜X≤4%：±0.3%CH4

（2）、氧氣：不大于測量范圍的±3.0%。

3、報警點：

（1）、甲烷：在0.50%CH4－2.50%CH4范圍內任意設置，出廠時的默認設置為1.00%。

（2）、氧氣：在18.0% ~ 20.0%O2范圍內任意設定，出廠默認設在18.0%O2處。

4、報警誤差：

（1）、甲烷：±0.05%CH4。

（2）、氧氣：±0.1% O2。

5、報警方式和效果

方式：聲、光報警

效果：聲，離聲源軸向距離一米遠處，聲強不小于75dB；光，在暗處能見度不小于20m。

6、報警儀分辨率：

（1）、甲烷：0.01%CH4

（2）、氧氣：0.1%O2

7、響應時間：

（1）、甲烷：不大于20s。

（2）、氧氣：不大于20s。

8、連續工作時間：一次充電大于10h

9、*使用電源：1500mAH聚合物鋰電池，電池采用保護板進行保護，具有過流保護功能。

10、儀器的防爆型式：本質安全型。

11、防爆標志：Exib I

13、使用環境條件：溫 度：0～40℃；

相對濕度：＜98%RH；

氣 壓：80kPa～116kPa

14、最大工作電流（報警時）：≤200mA；

15、*顯示方式：4位LED顯示；

16、*顯示內容：濃度測量值、時間顯示、電池電壓

17、*標校方式：紅外遙控器標校

18、*充電方式：座充電器

19、*可調校參數：零點調校、精度調校、報警點調校、時間調校

20、保修期：1年。

*為關鍵技術指標

三、工作原理

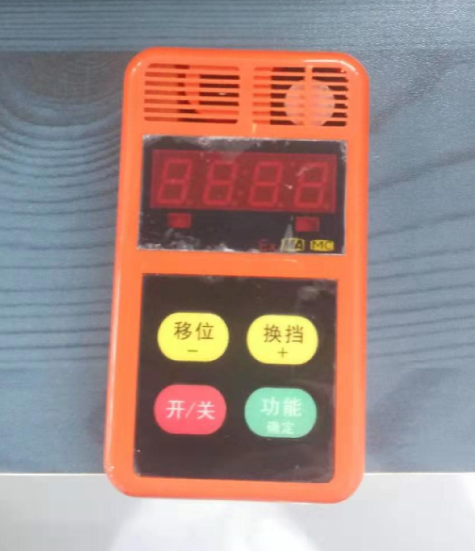

該報警儀由機殼、傳感器、線路板、電池組等組成。報警儀開機后實時檢測周邊環境空氣中甲烷、氧氣的濃度，并通過4位數碼管以數字形式出來，通過按轉換鍵可切換顯示內容。當甲烷濃度超過其設置的報警點時，報警儀發出報警聲、光報警信號，并顯示當前的甲烷濃度值。當氧氣濃度低于或等于其設置的報警值時，報警儀發出報警聲、光報警信號，并顯示當前的氧氣值。當甲烷和氧氣的濃度同時超過或低于設定的安全值時，報警儀發出報警聲、光報警信號，并交替顯示甲烷和氧氣的讀值。為保護黑白催化元件,當報警儀檢測到外界甲烷濃度大于等于4.00%時, 報警儀切斷催化燃燒式黑白元件的供電，并報警。

四、使用功能

1.瓦斯、氧氣檢測；

2.瓦斯、氧氣超限聲光報警；

3.時間顯示；

4.電池電壓顯示；

5.電池欠壓提示；

6.電池欠壓關機；

7.標氣時間顯示（以天為單位，未標校時間）；

8.工作時間顯示（以天為單位，開機工作時間）；

9、零點調校；

10、精度調校；

11、報警點調校；

12、時間調校；

13、調校保護；

14、黑白元件保護；

15、誤操作保護；

16、故障顯示；

17、按鍵聲音提示；

18、紅外遙控器控制。

五、使用方法

1、報警儀下井使用之前，應先在地面上用配置的充電器把電池充滿。

2、開機：在關機狀態下按開關鍵，報警儀開機,進入甲烷檢測狀態。

3、關機：在開機狀態下按開關鍵，報警儀關機。

4、顯示切換：按轉換鍵可在甲烷顯示和氧氣顯示之間切換。

5、顯示時間、報警儀電池電壓值：按電壓鍵，報警儀先顯示時間，然后顯示電池電壓。

六、調試方法

只有經過專業培訓的技術人員才能從事報警儀的調校工作。報警儀的各項參數的調校采用功能菜單項方式，其功能菜單項選項含義見表一。報警儀在調校參數前，應先把報警儀開機，插入帶電充電器充電1秒鐘解鎖。

表一

字 符                               含 義

P 1                                 調 零

P 2                                 調 精 度

P 3                                調 報 警 點

P 4                                  調 時 間

1、自動校準報警儀零點: （ P 1 ）

（1）、甲烷:把報警儀開機后置于甲烷濃度為零的環境里(如清新空氣),按轉換鍵切換到甲烷顯示狀態，10分鐘后，把報警儀插入帶電充電器充電1秒鐘解鎖后，按下標校鍵彈出調校菜單，數碼管顯示P 1 字符，再標校鍵，報警儀自動把當前狀態標為零點，退出菜單，返回到甲烷檢測狀態。

（2）、氧氣:把報警儀開機后置于氧氣濃度為21.0%的環境里(如清新空氣),按轉換鍵切換到氧氣顯示狀態，10分鐘后，把報警儀插入帶電充電器充電1秒鐘解鎖后，按下標校鍵彈出調校菜單，數碼管顯示P 1 字符，按標校鍵，報警儀自動把當前狀態標為21.0%，退出菜單，返回到氧氣檢測狀態。

2、 通標氣校準報警儀精度: （ P 2 ）

（1）、甲烷: 把報警儀開機10分鐘后, 把報警儀插入帶電充電器充電1秒鐘解鎖后， 按轉換鍵切換到甲烷顯示狀態, 以100mL/min的流量通過氣嘴往報警儀通入甲烷標準氣體，待讀數穩定后，按下標校鍵彈出調校菜單，數碼管顯示P 1 字符，再按一下開關鍵, 數碼管顯示P 2 字符, 然后按標校鍵，顯示甲烷濃度值, 再按開關鍵（＋）或者電壓鍵（－）把報警儀讀值加減到和標準氣體值一致,然后按一下標校鍵確認, 報警儀精度校準完畢,返回到甲烷檢測狀態。

（2）、氧氣: 把報警儀開機10分鐘后, 按轉換鍵切換到氧氣顯示狀態, 把報警儀插入帶電充電器充電1秒鐘解鎖后， 以100mL/min的流量通過氣嘴往報警儀通入標準氧氣氣體，待讀數穩定后，按下標校鍵彈出調校菜單，數碼管顯示P 1 字符，再按一下開關鍵, 數碼管顯示P 2 字符, 然后按標校鍵，顯示氧氣的濃度值，按開關鍵（＋）或者電壓鍵（－）把報警儀讀值加減到和標準氣體值一致,然后按一下標校鍵確認, 報警儀精度校準完畢,返回到氧氣檢測狀態。

3、調報警點:

（1）、甲烷: 把報警儀開機, 按轉換鍵切換到甲烷顯示狀態, 把報警儀插入帶電充電器充電1秒鐘解鎖后， 按下標校鍵彈出調校菜單，數碼管顯示P 1 字符，再按兩下開關鍵, 數碼管顯示 P 3 字符, 按標校鍵顯示當前甲烷的報警值。按開關鍵（＋）或者電壓鍵（－）,把報警儀顯示的報警值加減調整到所需的目標報警值,然后按一下標校鍵確認，報警儀報警點調校完畢，返回到甲烷檢測狀態。

（2）、氧氣: 把報警儀開機, 按轉換鍵切換到氧氣顯示狀態, 把報警儀插入帶電充電器充電1秒鐘解鎖后， 按下標校鍵彈出調校菜單，數碼管顯示P 1 字符，再按兩下開關鍵, 數碼管顯示 P 3 字符, 按標校鍵顯示當前氧氣的報警值。按開關鍵（＋）或者電壓鍵（－）,把報警儀顯示的報警值加減調整到所需的目標報警值,然后按一下標校鍵確認,報警儀報警點調校完畢,返回到氧氣檢測狀態。

4、調時間:

報警儀開機, 把報警儀插入帶電充電器充電1秒鐘解鎖后，按下標校鍵彈出調校菜單，數碼管顯示P 1 字符，再按三下開關鍵, 數碼管顯示 P 4 字符, 按標校鍵,報警儀顯示時間,小時顯示值閃動指示當前調校的是小時值, 按開關鍵（＋）或者電壓鍵（－）把小時值加減調整到所需的目標小時值,然后按一下標校鍵確認,小時值調校完畢。同時分鐘顯示值閃動指示當前調校的是分鐘值, 按開關鍵（＋）或者電壓鍵（－）把分鐘值加減調整到所需的目標分鐘值, 然后按一下標校鍵確認,報警儀時間值調校完畢,返回到甲烷檢測狀態。

七、注意事項：

1.欠壓提示: 當電池電壓低于3.30V時，蜂鳴器周期性的發出“嘀、嘀”聲音提示。

２、關機保護: 當電池電壓低于3.10V時，則報警儀自動關機，請充電后再使用。

３、故障顯示: 當報警儀沒有掛接黑白元件或者黑白元件失效后, 報警儀數碼管顯示半邊字符的小0.00提示。

４、面膜開關的按鍵按下時, 報警儀會發出相應的按鍵音。如按鍵按下無按鍵　　　　　　　　　　音,　則表示按鍵失效。

５、在調校狀態下，當按鍵連續50秒沒有按下時，報警儀退出調校狀態，返回到甲烷檢測狀態。

6、把報警儀插入帶電充電器充電1秒，報警儀解鎖；把報警儀關機后，報警儀自動上鎖。

7、報警儀上鎖后，不能調校各項參數。只有解鎖后，按標校鍵后才能進入標校菜單調校各項參數。

八、維護、修理和保管:

1.請根據產品使用說明書對報警儀進行操作和維護。

2.應定期用標準氣體對報警儀進行標定。

3.報警儀斷電維修或斷電更換部件后,須用標準氣體對報警儀進行重新標定后方可使用。

4.報警儀應由專業技術人員進行維護和修理。當出現故障時，請與研發廠商的售后維修部門聯系。

5.請用報警儀研發廠商提供的部件更換損壞的部件,以保證報警儀的技術性能。

6.報警儀工作一個月后,請用軟毛刷輕輕清洗黑白元件、氧氣傳感器和殼體內主板表面的灰塵。

7.報警儀應存放在通風、干燥、周圍無腐蝕性氣體、無硫化氫和硅蒸氣的環境中。

8.報警儀禁止浸入水中。如報警儀不慎掉入水中,請立即把報警儀擦干后放在陰涼處自然晾干。

9.報警儀在存放時,應每月內對報警儀充放電工作三個來回,以激活黑白元件和電池組,保持黑白元件和電池組的特性。

10.報警儀嚴禁在危險場所開蓋。電池的充電必須在地面安全場所進行，嚴禁在煤礦井下對電池充電。

11.在用戶遵守報警儀的保管、使用和運輸規定的情況下，從收到報警儀之日起一年內，研發廠商免費為用戶維修報警儀。

12.不得改變本安電路和與本安電路有關的元、器件的電氣參數、規格和型號。

九、產品清單:

(一)、標配:

1、主機        1臺

2、充電器 　 　1個

3、皮套        1個

4、標定氣罩 　 1個

5、使用說明書 1本

6、合格證　　　1份

7、裝箱單 　   1份

(二)、選配:

1.紅外遙控器

2.紅外標校器

3.時間功能

應用范圍：消防、有限空間檢測、市政、化工、燃氣
